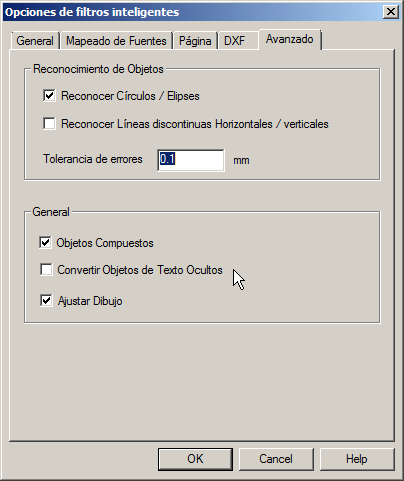

Opciones - Advanzadas DXF

Utilizando el motor de reconocimiento inteligente de pdf2cad le permite reconoce círculos y elipses de polígonos cerrado o trayectorias.
El valor de tolerancia de errores se utiliza como un error máximo de puntos en el polígono cerrado o trayectoria y el círculo o elipse calculada. Si el valor de uno de los puntos supera el valor de tolerancia, el polígono o la trayectoria se mantienen como objetos.
El reconocimiento de líneas discontinuas horizontales o verticales facilita la posterior edición de dichas líneas. En lugar de muchos objetos de pequeña líneas, pdf2cad crea un único objeto de línea en el archivo resultante de DXF con un determinado atributo de estilo de línea.
La opción de Objetos compuestos combina dos o más objetos en un único objeto.
Para convertir objetos compuestos como un objeto único habilite esta opción.
Es posible ocultar el texto del PDF para que sea transparente, también puede estar cubierto por otro tipo de contenido, o ser del mismo color que el fondo. Para convertir el texto oculto active esta opción.
La opción Ajustar dibujo, asegura que el dibujo es completamente visible al abrirlo en AutoCAD y otros paquetes de CAD
