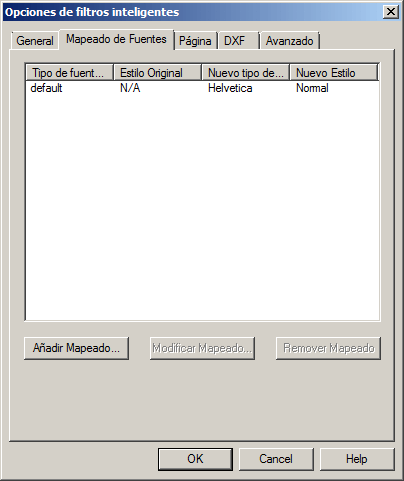

Opciones - Asignación de Fuentes



Le permite resolver incompatibilidades de fuente o sustituir fuentes durante la conversión

En un archivo PDF, las fuentes pueden ser nombradas usando una variedad de sintaxis. Por ejemplo, se podría almacenar una fuente común como Arial con estilo de fuente negrita como cualquiera de los siguientes: Arial,Bold, FYBWDX+Arial,Bold, ArialMT-Bold, Gen_ArialBold Esto supone un problema, ya que la misma fuente se puede instalar en dos diferentes sistemas bajo diversos nombres, obligando una incompatibilidad innecesaria.

Sin agregar asignaciones de nombre de fuente, pdf2cad reproduce los nombres de fuente en al archivo DXF exactamente como los detecte en el archivo original PDF. Ya que DXF hace referencia a las fuentes en lugar de insertarlas, el texto se basa en la fuente que esté disponible para el procesamiento en la aplicación de destino. Por ejemplo, la mayoría de los sistemas tiene Arial Bold instalado, sin embargo, cuando el archivo DXF especifica la fuente  Arial Bold de manera diferente a como lo hace el sistema, la aplicación CAD no podrá asociarlos al abrir el archivo y la sustituirá con cualquier fuente similar. Para superar estas incompatibilidades del sistema, pdf2cad ofrece la posibilidad de añadir  asignaciones de fuente para ser aplicadas durante la conversión de PDF a DXF. También puede utilizar esta característica para sustituir las fuentes durante la conversión, por ejemplo de Courier a Times New Roman.

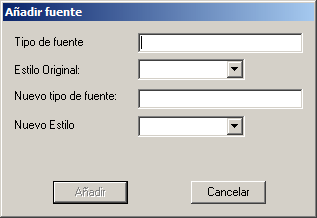

Haga clic en Adicionar Mapeado… para agregar una nueva asignación de nombre de fuente.



Haga clic en modificar mapeado… para cambiar la asignación de nombre de fuente existente se muestra resaltada
Haga clic en Quitar asignación para eliminar el o los mapeados de nombre de fuente existente se muestra resaltado

Si pdf2cad encuentra nombres de fuentes desconocidas en el archivo PDF durante la conversión, le dará un aviso en el informe de conversión. A continuación, se mostrará una lista de los nombres de fuente en el archivo de registro asociado. Consulte la sección Opciones avanzadas {linkID = 255} para más instrucciones.
  • Para seleccionar el tipo de fuente original, copie el nombre de la fuente, tal y como se encontró en el archivo PDF original.
  • Para seleccionar el original estilo, escoja la opción "Normal" a menos que el texto ya cuente con el estilo de fuente correcto en el resultado DXF inicial. Por ejemplo: negrita, cursiva, negrita cursiva
  • Para seleccionar un nuevo tipo de fuente, utilice la sintaxis exacta que utilice la aplicación de destino para la fuente deseada.
  • Para seleccionar un nuevo estilo, elija el estilo deseado.

    Nota: los estilos de fuente especial como: Estrecho, ExtraBold, Negro, Oblicua y Ligero no son estilos de fuente que se puedan especificar como un estilo de fuente en pdf2cad. Agreguelos al nuevo nombre de fuente, para que la aplicación de destino pueda reconocerlos. También puede elegir un estilo de fuente regular semejante al original.
