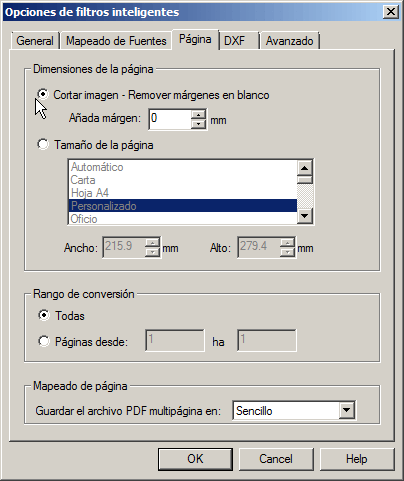

Opciones de página



Le permite definir el tamaño de página precisos para el archivo de salida
Valor predeterminado: Recortar imagen-- eliminar márgenes en blanco.

  • Recortar imagen --eliminar márgenes en blanco. Por defecto pdf2cad usará el cuadro delimitador de la imagen como tamaño al convertir los archivos. Puede agregar un margen a la imagen resultante si lo desea.

  • Tamaño de página -especifica el tamaño del archivo resultante. Es posible escoger entre los tamaños de página estándar o se puede crear un tamaño de página personalizado. Esta opción no escala el dibujo al  tamaño de página seleccionado; sólo ubica el dibujo en una página del tamaño definido. La opción automática usará el tamaño de página original del archivo PDF.

    Cuando falten partes del dibujo en el archivo DXF, elija  un tamaño predefinido que coincida con el tamaño del PDF origina, también puede definir un tamaño personalizado o desactivar la opción de "Tamaño de página", para que pdf2cad recorte el archivo DXF  basándose en los objetos dibujados en la página. Si elige un tamaño personalizado, el ancho y la altura deben establecerse en milímetros: 1 pulgada = 25,4 milímetros.
  • Especificar el intervalo de páginas de - indica si se deben convertir todas las páginas o un intervalo de páginas especifico del archivo PDF. Para cada página se crea un archivo independiente de vector o de imagen.

  • Asignación de la página la opción de configuración de asignación de página puede utilizarse al convertir un archivo PDF de varias páginas a uno o más archivos DXF:
    Cada página PDF se convierte en un archivo DXF (opción predeterminada)
    Todas las páginas se combinan uno encima de la otro en un solo archivo DXF
    Todas las páginas se procesan en dirección horizontal una al lado de la otra
    Todas las páginas se procesan en dirección verticalAllows you to define the precise page size for the output
    Default: Crop picture -- Remove white margins.
    Crop picture -- Remove white margins.
    By default pdf2cad will use the bounding box of the picture as size when converting files.
    You can add an margin to the resulting picture if you want to.
    Page Size
    -Specify the size of the resulting file.
    Many standard page sizes are offered or you can create a custom page size.
    This option does not scale the drawing to the chosen page size;
    it just places it on a page of the defined size.
    The automatic option will use the page size of the PDF original.
    When part of the drawing is missing from the DXF file.
    In this case choose either a pre-defined size that matches that of the PDF original, set a custom size or uncheck the "Page Size" option so that pdf2cad crops the DXF based on the drawing objects on the page.
    If choosing a Custom Size, width and height must be set in millimeters: 1 inch = 25.4 millimeters.
    Specify Page Range
    - Indicate whether all pages or a specified page range of the PDF file should be converted.
    For each page a separate Vector or Image file is created.
    Page Mapping The page mapping configuration option can be used when converting a multipage PDF file to one or more DXF-files:
    Each PDF page is converted to a DXF-file (default)
    All pages are merged on top of each other into 1 single DXF-file
    All pages are rendered in horizontal direction next to each other
    All pages are rendered in vertical direction
